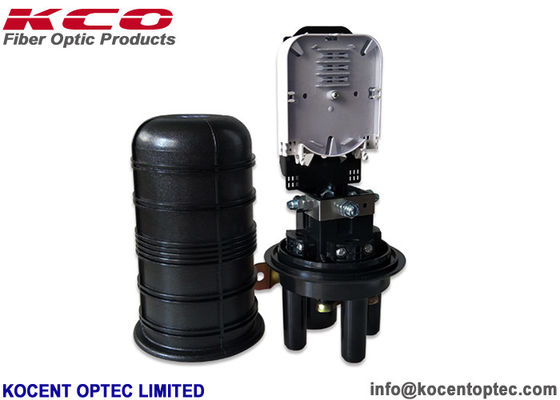

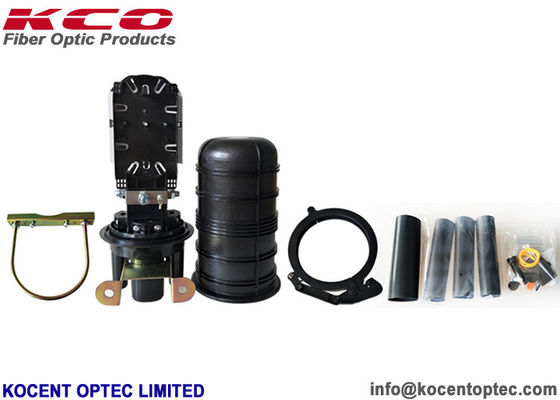

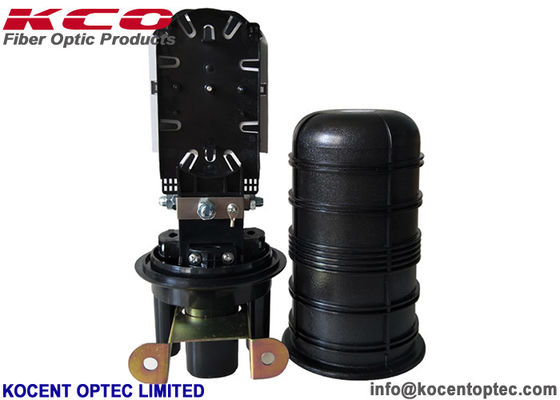

1 in 3 Out Mini Größe 48 Glasfaser Splice Schließung Kuppel Typ Glasfaser Gelenkschließung für Outdoor FTTH-Netzwerke

Die vertikale 1-zu-3-aus-4-Port-Glasfaserkabel-Verzweigungsbox ist ein Mini-Spleißgehäuse, das für zuverlässigen Faserschutz in anspruchsvollen Außenumgebungen entwickelt wurde. Ihr robustes Gehäuse bietet Feuerbeständigkeit, Alterungsschutz, Wasserdichtigkeit, UV-Schutz und Erdbebensicherheit und schützt Spleiße während des Ziehens, Verdrehens und Aufpralls. Es gewährleistet langfristige Zuverlässigkeit und Betrieb bei Umgebungstemperaturen von -40 °C bis +65 °C.

Das Gehäuse eignet sich für den direkten Anschluss oder das Spleißen von Glasfaserkabeln in Luft-, Untergrund-, Direktvergrabungs-, Wandmontage-, Handloch- und Rohrmontageanwendungen. Es kann an einem Mast, einer Wand oder einem Strang montiert werden.

• Kuppel, vertikaler Glasfaser-Spleißtyp

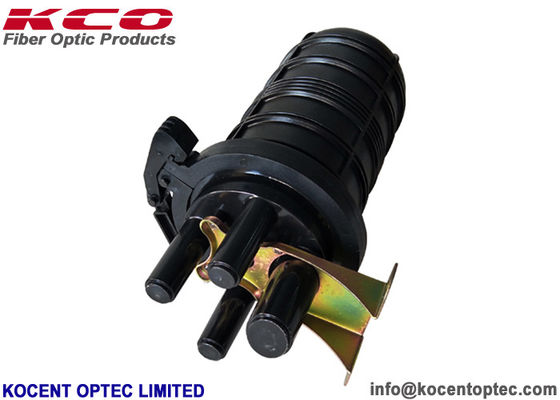

• Insgesamt 4 Kabelöffnungen: 3 runde Öffnungen und 1 ovale Öffnung
• 6–24 Kerne Gesamtkapazität, max. 4 Kassetten
• Elastische integrierte Dichtung sorgt für einen festen Sitz
• Gehäuse bietet Feuerbeständigkeit, Wasserdichtigkeit und Erdbebensicherheit für Spleiße während der Handhabung
• Betriebstemperatur: -40 °C bis +65 °C

• FTTX (FTTP, FTTH, FTTN, FTTC)
• CATV-Systeme
• Optische Faserkommunikation
• Prüfgeräte
• Konvergenz von Glasfasernetzen
• Zugangsnetze für Glasfasern
• Glasfaser-Datenübertragung
• Glasfaser-Videoübertragung
• Glasfaser-Multimedia-Systeme
• Glasfaser-Ethernet
• Photoelektrische Umwandlungssysteme

1. Zug: Der abgedichtete und aufgeblasene Gehäusekörper bei 60 kPa ± 5 kPa hält 1000 N axialer Spannung für 1 Minute stand, ohne dass sich der Luftdruck ändert.
2. Abflachung: Der abgedichtete und aufgeblasene Gehäusekörper bei 60 kPa ± 5 kPa kann einem horizontalen Gleichdruck von 2000 N/10 cm standhalten. Das Rohr kann 600 N/10 cm ohne Druckänderung standhalten.
3. Aufprall: Der abgedichtete und aufgeblasene Kasten bei 60 kPa ± 5 kPa wird dreimal mit einer 1 kg schweren Stahlkugel aus 1,6 m Höhe über dem Kasten fallen gelassen; der Kasten reißt nicht und der Druck bleibt unverändert.
4. Biegung: Der abgedichtete und aufgeblasene Kasten bei 60 kPa ± 5 kPa wird 10 Zyklen lang einer Zuglast von 150 N mit einem Biegewinkel von ±45° ausgesetzt, ohne dass sich der Luftdruck ändert.
5. Torsion: Der abgedichtete und aufgeblasene Kasten bei 60 kPa ± 5 kPa wird 10 Zyklen lang einem Drehmoment von 50 N·m mit einem Verdrehwinkel von +90° ausgesetzt, ohne dass sich der Luftdruck ändert.
6. Dichtungsleistung: Bei einem Gasdruck von 100 kPa ± 5 kPa zeigt das 15 Minuten lang in Wasser getauchte Gehäuse keine entweichenden Blasen und nach 24 Stunden unter Druck keine Veränderung.
7. Isolationswiderstand: Bei einer Wassertiefe von 1,5 m, 24 Stunden lang eingeweicht, Isolationswiderstand ≥ 2 × 10⁴ MΩ.
8. Spannungsfestigkeit: Bei einer Wassertiefe von 1,5 m, 24 Stunden lang eingeweicht, 15 kV DC für 1 Minute ohne Durchschlag und ohne Lichtbogenbildung.
9. Hochtemperaturtest: Der abgedichtete und aufgeblasene Kasten bei 60 kPa ± 5 kPa zeigt bei +60 °C für 2 Stunden keine Verformung und keine Leckage.
10. Tieftemperaturtest: Der abgedichtete und aufgeblasene Kasten bei 60 kPa ± 5 kPa zeigt bei -40 °C für 2 Stunden keine Verformung und keine Leckage.
11. Temperaturzyklustest: Der abgedichtete und aufgeblasene Kasten bei 60 kPa ± 5 kPa zeigt bei -40 °C mit 2 Stunden konstanter Temperatur pro Punkt, drei Zyklen, eine Druckabfallamplitude von ≤ 5 kPa.

Wir bieten OEM- und ODM-Dienstleistungen an, um Ihr eigenes Markenlogo auf Waren wie Kabeln, Verpackungsbeuteln, Etiketten oder an anderen Stellen anzubringen. Bitte kontaktieren Sie unser Vertriebsteam für die beste Unterstützung.

• Standard-Exportverpackung
• Karton, Holzkiste, Holzpalette

• Internationaler Expressversand: UPS, TNT, DHL usw.
• Internationaler Luftfrachtverkehr: CA, AA, EA usw.
• Per Seefracht
• Standard-Exportseehafen: Shenzhen, Hongkong, Ningbo
• Standard-Exportflughafen: Shenzhen, Hongkong, Hangzhou, Shanghai
