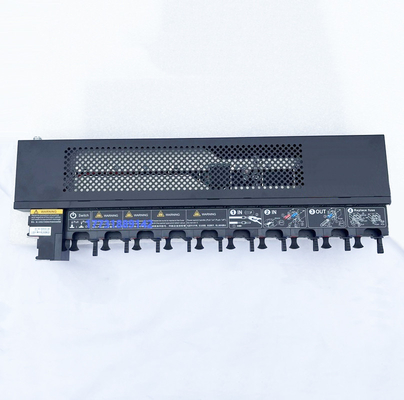

DC Spannung Verteilungs-Einheit 19" Gestell-Berg Anschlusskasten DCPD-10 für RRU BBU

DC Spannung Verteilungs-Einheit 19" Gestell-Berg Anschlusskasten DCPD-10 für RRU BBU

Beschreibung:

- DC Spannung Verteilungs-Einheitsc$gestell-berg Anschlusskasten DCPD-10, installiert in 19' ‚Kabinett und angeschlossen zwischen - 48 VDC Stromversorgung und Ausrüstung, ist eine Verteilungseinheits- und -Überspannungsschutzausrüstung und stellt Mehrwegleistungsabgabe bereit.

- Es ist für InnenschwachstromdC Spannung Verteilersystem für Schutz der Ausrüstung vor dem Anstieg und vorübergehende Überspannung passend, die durch äußere Umwelt verursacht wird (wie Blitz, EMS, Effekte des Systems schaltend) oder interne Umwelt (Energie an und weg, Start- oder von den Induktanz- und Kapazitanzlasten, von etc. abgestellt)

Eigenschaft:

- 19 Zoll, Standardinstallation des gestells 1U;

- 1 Input mit zwei parallelen Schnittstellen und 10 Ertrag;

- Mit Sicherungsrohr kann den Stromkreis trennen, wenn Störung oder Überlastung geschieht

- Gute Isolierung für Ausgangsanschlüsse

- Großer Entladestrom und niedrige Restspannung

- Mit Anzeigelampe für jedes Sicherungsrohr und -Überspannungsschutz

- DC Spannung Verteilungs-Einheitsc$gestell-berg Anschlusskasten DCPD-10 versieht zwei Kanäle -48V DC-Leistungsaufnahme mit einem Gesamtstrom von nicht mehr als 200A;

- Es liefert 6 Kanäle DC-Leistungsabgabe, jede von, welchem durch eine unabhängige Sicherung gesteuert wird, um einen Nennstrom von 25A zu stützen;

- Es liefert auch 4 Kanäle DC-Leistungsabgabe, jede von, welchem durch eine unabhängige Sicherung gesteuert wird, um einen Nennstrom von 42A zu stützen;

- Es bietet Blitzschutz und Überspannungsschutz für die Leistungsabgabe durch ein eingebautes Blitzschutzbrett.

Anwendung:

- Der DC Spannung Verteilungs-Einheitsc$gestell-berg Anschlusskasten DCPD-10 wird normalerweise an Basisstationsverbundsystemen angewendet, in denen er das BBU und das RRU/AAU antreibt. Das Stromkabel von RRU sollte abgeschirmt werden und die abgeschirmte Schicht muss an die Erdungsschiene angeschlossen werden im Freien, bevor man in das Kabinett oder in den Geräteraum angeschlossen wird.

Schaltplan:

Elektrische Parameter:

Funktionierender Spannungsbereich:

DC -40V zu -65V

Nominale Funktionierenspannung: DC -48V

Max. ununterbrochene Funktionierenspannung: DC -65V

Leistungsaufnahme:

- Spannung: -48 V-DC.

- Gegenwärtig: 2 Kanäle mit einem Gesamtstrom nicht mehr als 200A.

Leistungsabgabe:

- Spannung: -48 V-DC.

- Gegenwärtig:

6 Kanäle Nennstrom 25A, mit Blitzschutz.

4 Kanäle Nennstrom 42A, mit Blitzschutz.

Frequenz: 0Hz

Schutzmodi: -48V-RTN (Differenzial-Modus), RTN-PE (Gleichtakt)

Nominaler Entladestrom in (8/20 wir Wellenform): -48V-RTN: 10kA, zwei Linien (- 48V, ATR) — PET: 20kA

Max. Entladestrom Imax (8/20 wir Wellenform): -48V-RTN: 15kA; Zwei Linien (- 48V, ATR) — PET: 20kA

Verbindung: Serienverbindung

Sicherungsnennstrom: 30A (6 Ertrag), 50A (4 Ertrag)

Lokaler Warnlicht Überspannungsschutz:

Normal: weg Störung, Rot.

Sicherungsrohr: Normal: weg Störung, Rot

Draht-Verbindung:

Input: Kräuselungsanschluß

Ertrag: Frühlingsanschluß

Drahtbereich:

Input: 6~35mm 2

Ertrag: 2.5~16mm2

Erdleitung: 1 Nuss M6, die Posten auf dem rechten Seitenaufhänger, verdrahtet mit Schraube M6 erdet

Anstieg:

- 10KA (8//20us) für Drahtdrahtverbindungen

- 20KA (8//20us) für Drahterdverbindungen

Umwelt-Antrag:

- Betriebsumgebung:

Betriebstemperatur: 0℃~+55℃;

Relative Luftfeuchtigkeit: 10%~95%;

Atmosphärendruck: 70kPa~106kPa

- Speicherumwelt:

Lagertemperatur: -40℃~+75℃

Relative Luftfeuchtigkeit: 10%-95%

Atmosphärendruck: 70kPa~106kPa
