Optikfaser 1*32 PLC-Teiler 1x32 ABS modularer optischer Teiler 0.9mm 2.0mm 3.0mm
Beschreibungen:
- Plc-Teiler, auch nannte Stromkreisteiler Planar Waveguide, wird verwendet, um ein oder zwei Lichtstrahlen zu den mehrfachen Lichtstrahlen gleichmäßig zu teilen oder mehrfache Lichtstrahlen zu ein oder zwei Lichtstrahlen zu kombinieren.
- Faser PLC-Teiler versieht eine Lichtverteilungslösung der niedrigen Kosten mit hoher Stabilität und Zuverlässigkeit.
- Plc-Teiler können einen Verteilungskoeffizienten bis zu 1x64 anbieten, das im Allgemeinen höher als die Spalten von FBT-Teiler ist
- Plc-Teiler basiert auf Halbleitertechnik. Als seine Namenshows werden PLC-Teiler durch planare WellenleiterSchaltkreistechnik hergestellt.
- Plc-Teilerentwurf besteht einem optischen PLC-Chip und aus einigen optischen Reihen abhängig von dem Füllungsgrad.
- Die optischen Reihen werden auf beiden Ende des PLC-Teilerchips verbunden.
- Plc-Chip ist eine Schlüsselkomponente eines Faser PLC-Moduls. Er ist (N=2, 4, 8, 16, 32, 64) in den Verteilungskoeffizienten 1xN (N=2, 4, 8, 16, 32, 64) und 2xN verfügbar. Die folgende Zahl zeigt den typischen Entwurf eines Teilerchips PLC-1x8.
Plc-Teiler-Bau:
Eigenschaften:
- Optisches Signal-Verteilung
- Passives optisches Netz (PON)
- Messverfahren und Laser-System
- DWDM- und CWDM-System
- Datenaustausche
- LAN
- CATV-System
- FTTX-Entwicklung
- FTTH-Netz
Anwendungen:
- Es ist ein passives optisches Gerät mit vielen die Input- und Ausgangsanschlüsse, besonders anwendbar auf PON (EPON, GPON, BPON, FTTX, etc.) zum des MDF (Großverteiler) und der Endgeräte anzuschließen und sich zu verzweigen das optische Signal.
Spezifikationen:
| Faserlänge |
1m oder kundenspezifische Länge |
| Verbindungsstück-Art |
Gewohnheit spezifiziert |
| Art aus optischen Fasern |
Faser Corning SMF-28e, G657A1 oder, wie besonders angefertigt |
| Minute der Richtdämpfungs-(DB) * |
55 |
| Minute der Rückflussdämpfungs-(DB) * |
55 (50) |
| Energie-Behandlung (mW) |
300 |
| Funktionierende Wellenlänge (Nanometer) |
1260 | 1650 |
| Betriebstemperatur (°C) |
-40~ +85 |
| Lagertemperatur (°C) |
-40 | +85 |
| Portkonfiguration |
1x2 |
1x4 |
1x8 |
1x16 |
1x32 |
1x64 |
| Einfügungsdämpfung (DB) typisch |
3,6 |
7,1 |
10,2 |
13,5 |
16,5 |
20,5 |
| Einfügungsdämpfung (DB) maximal |
4,0 |
7,3 |
10,5 |
13,7 |
16,9 |
21,0 |
| Verlust-Einheitlichkeit (DB) |
0,6 |
0,6 |
0,8 |
1,2 |
1,5 |
2 |
| PDL (DB) |
0,2 |
0,2 |
0,2 |
0,25 |
0,3 |
0,35 |
| Wellenlängen-abhängiger Verlust (DB) |
0,3 |
0,3 |
0,3 |
0,5 |
0,5 |
0,5 |
| Temp. Abhängiger Verlust (- 40~85) (DB) |
0,4 |
0,4 |
0,4 |
0,5 |
0,5 |
0,5 |
| Portkonfiguration |
2X2 |
2X4 |
2X8 |
2X16 |
2X32 |
2X64 |
| Einfügungsdämpfung (DB) typisch |
3,8 |
7,4 |
10,8 |
14,2 |
17 |
21 |
| Einfügungsdämpfung (DB) maximal |
4,2 |
7,8 |
11,2 |
14,6 |
17,5 |
21,5 |
| Verlust-Einheitlichkeit (DB) |
1 |
1,4 |
1,5 |
2 |
2,5 |
2,5 |
| PDL (DB) |
0,2 |
0,2 |
0,4 |
0,4 |
0,4 |
0,5 |
| Wellenlängen-abhängiger Verlust (DB) |
0,8 |
0,8 |
0,8 |
0,8 |
0,8 |
1 |
| Temp. Abhängiger Verlust (- 40~+85°C) |
0,5 |
0,5 |
0,5 |
0,8 |
0,8 |
1 |

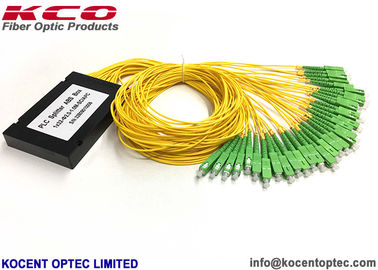

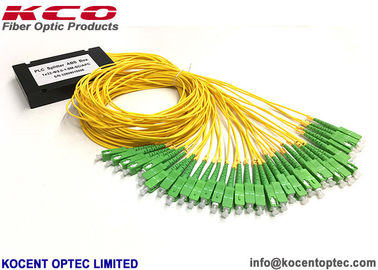

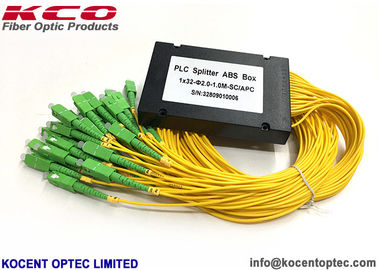

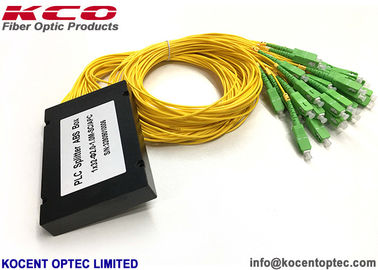

Produktfotos:
Beziehungsprodukte:
OEM-/ODMservice:
- Wenn Sie Ihr eigenes Marke LOGO auf den Waren wie Kabel, Pakettasche, Aufkleber zeigen möchten oder irgendein wo. Unser Soem- und ODM-Service ist immer bereit, ihn zu tun. Treten Sie bitte mit unserem Verkaufsteam in verbindung, um beste Unterstützung zu erhalten.
Verpackung:
- Entsprechend Stardard-Export-Verpackung.
- Kartonieren Sie Kasten, Holzkiste, hölzerne Palette.
Verschiffen:
- Internationales Eil wie UPS, TNT, DHL, usw.
- Internatioal-Luft: CA, AA, EA, usw.
- Durch Meer
- StandardexportSeehafen: Shenzhen, Hong Kong, Ningbo
- Standardexportflughafen: Shenzhen, Hong Kong, Hangzhou, Shanghai
